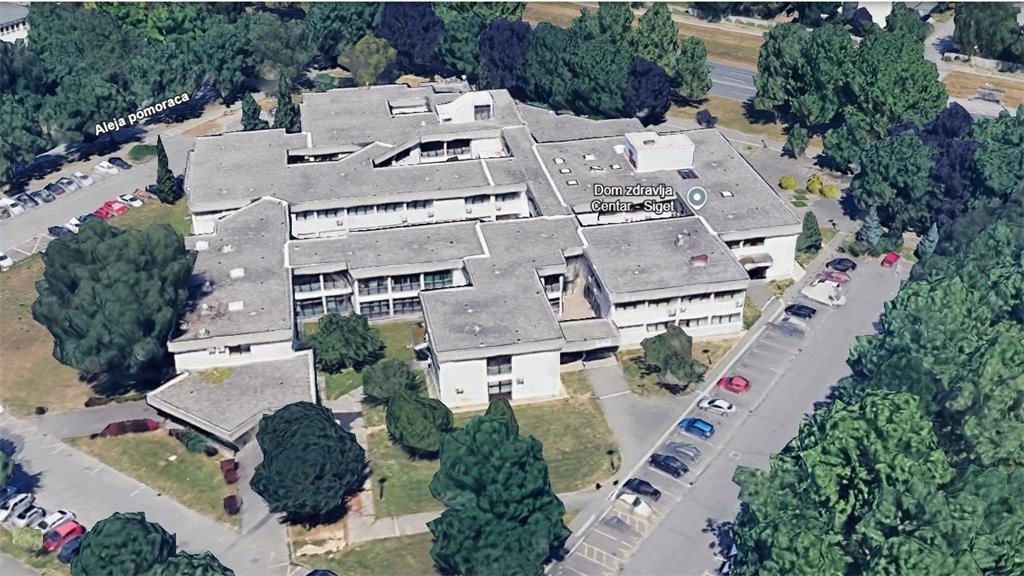

Dom Zdravlja Zagreb - Centar, Avenija V. Holjevca 22 se nalazi na katastarskoj čestici k.č.br. 890/1; k.o. Zaprudski otok, na adresi Avenija Većeslava Holjevca 22, Zagreb. Građevinska bruto površina iznosi 8391,95 m2, a površina grijanog dijela zgrade iznosi 5997,62 m2.
˝Kapov˝ d.o.o., 21 000 Split, Doverska 24, izradio je je projektnu dokumentaciju za sveobuhvatnu energetsku obnovu. Glavni projekt ZOP: 68/24 sastoji se od 10 knjiga:
KNJIGA 1 Glavni projekt - Projekt arhitekture
Arhitektonski projektni biro ˝Kapov˝ d.o.o., Zagreb
Projektant Ivan Kapov, dipl.ing.arh., broj ovlaštenja A3424
T.D. 68/24 - GP
KNJIGA 1-1 Prikaz svih primjenjenih mjera zaštite od požara
Flamit d.o.o., Samobor
Ovlaštena osoba za izradu prikaza: Željko Mužević, univ.spec.aedif.
BROJ PRIKAZA: 170225
KNJIGA 2 Glavni projekt - Projekt konstrukcije
Ultrastudio d.o.o., Zagreb
Projektant Andrej Marković, dipl.ing.građ. broj ovlaštenja G3722
T.D. 11/25
KNJIGA 3 Glavni projekt - Strojarski projekt - Projekt grijanja, hlađenja i ventilacije
Eco plan d.o.o., Duga ulica 35, 42223 Varaždinske Toplice
Projektant:, Zoran Bahunek, dipl.ing.stroj S1699
T.D. 24/148_S
KNJIGA 4 Strojarski projekt - Strojarski projekt - Projekt vodovoda, kanalizacije i hidrantske mreže
Eco plan d.o.o., Duga ulica 35, 42223 Varaždinske Toplice
Projektant:, Zoran Bahunek, dipl.ing.stroj S1699
T.D. 24/148_H
KNJIGA 5 Glavni projekt - Elektrotehnički projekt - Projekt jake i slabe struje i sustava za zaštitu od
djelovanja munje na građevinama
Vukušić projekti d.o.o., Marina Getaldića 5, 10 410 Velika Gorica
Projektant: Bojan Vukušić, mag.ing.el. E2955
T.D. 255/24-ETP
KNJIGA 6 Glavni projekt - Elektrotehnički projekt - Projekt fotonaponske elektrane
Vukušić projekti d.o.o., Marina Getaldića 5, 10 410 Velika Gorica
Projektant: Bojan Vukušić, mag.ing.el. E2955
T.D. 255/24-SE
KNJIGA 7 Glavni projekt - Strojarski projekt - Projekt zamjene dizala
Ured ovlaštenog inženjera strojarstva Denis Paleka, dip.ing.
Projektant: Denis Paleka, dipl.ing.stroj., S1326
T.D. DP-14/25
KNJIGA 8 Projekt racionalne uporabe energije i toplinske zaštite zgrade
Arhitektonski projektni biro ˝Kapov˝ d.o.o., Zagreb
Projektant Ivan Kapov, dipl.ing.arh., broj ovlaštenja A3424
T.D. 68/24-F
KNJIGA 9 KNJIGA 9 Glavni projekt - Elektrotehnički projekt - CNUS
Torden plan doo, Split
Projektant:, Ivica Buljubašić, mag.ing.el., broj ovlaštenja E2514
T.D. 25018-CNS
KNJIGA 10 Glavni projekt - Elektrotehnički projekt - Projekt sustava za automatsku dojavu požara
Vukušić projekti d.o.o., Marina Getaldića 5, 10 410 Velika Gorica
Projektant: Bojan Vukušić, mag.ing.el. E2955
T.D. 255/24 - VD
| PODACI O PREDMETNOJ ZGRADI (ETC-u) |
|
| Godina izgradnje [godina]: |
1980. |
| Građevinska bruto površina [m2]: |
8.391,95 |
| Ploština korisne površine grijanog dijela (AK) [m2]: |
5.997,62 |
| Ukupna korisna površina NETO [m2]: |
7.079,15 |
| Trenutni energetski razred [u odnosu na specifičnu godišnju potrebnu toplinsku energiju za grijanje Q''H,nd]: |
D |
| Očekivani energetski razred nakon obnove [u odnosu na specifičnu godišnju potrebnu toplinsku energiju za grijanje Q''H,nd]: |
A |
| Godišnja potrebna toplinska energija za grijanje (QH,nd) prije energetske obnove [kWh/god] (polazišna vrijednost): |
853.780,86 |
| Godišnja potrebna toplinska energija za grijanje (QH,nd) nakon energetske obnove [kWh/god] (ciljna vrijednost): |
125.616,15 |
| Smanjenje godišnje potrebne toplinske energije za grijanje (QH,nd) [kWh/god] (doprinos): |
-728.164,71 |
| Projektirana ušteda godišnje potrebne toplinske energije za grijanje (QH,nd) [%]: |
85,29% |
| Godišnja primarna energija (Eprim) prije energetske obnove [kWh/god] (polazišna vrijednost): |
1.244.575,98 |
| Godišnja primarna energija (Eprim) nakon energetske obnove [kWh/god] (ciljna vrijednost): |
9.321,99 |
| Smanjenje godišnje primarne energije (Eprim) [kWh/god] (doprinos): |
-1.235.253,99 |
| Projektirana ušteda godišnje primarne energije nakon energetske obnove (Eprim) [%]: |
99,25% |
| Udio energije iz obnovljivih izvora u godišnjoj isporučenoj energiji prije energetske obnove [%] (polazišna vrijednost): |
0,00% |
| Udio energije iz obnovljivih izvora u godišnjoj isporučenoj energiji nakon energetske obnove [%] (ciljna vrijednost): |
97,50% |
| Povećanje udjela energije iz obnovljivih izvora u godišnjoj isporučenoj energiji [%] (doprinos): |
97,50% |
| Smanjenje emisije CO2 [u postotcima na godišnjoj razini]: |
99,00% |
| Fotonaponska elektrana |
|
| Ukupna instalirana snaga proizvodnog postrojenja [ kVA ]: |
260,00 |
| Planirana godišnja proizvodnja energije [ kWh ]: |
260.000,00 |
